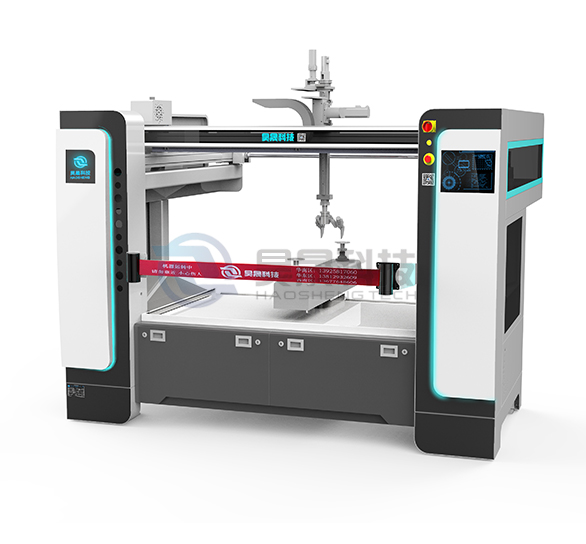

六軸往復機是一種多自由度自動化噴涂設備，廣泛應用于高精度、高覆蓋要求的工件涂裝過程中。其主要由機械結構、驅動系統、控制系統和輔助組件四大部分組成，不同結構之間配合運行，實現復雜軌跡的同步噴涂。

核心部分為六軸機械結構，通常包括三個線性軸與三個旋轉軸。線性軸負責X、Y、Z方向移動，實現工件表面的往返掃描；旋轉軸用于調節噴槍姿態，適配不同角度和曲面的涂層要求。各軸由伺服電機驅動，通過聯軸器或同步帶傳動系統實現高精度移動。

驅動系統以多組伺服單元組成，控制六個自由度的獨立運動，同時配合高精度減速機和滾珠絲桿，提高響應速度和軌跡穩定性。部分高配置中還集成編碼器反饋系統，實時校正位置誤差，保障噴涂一致性。

控制系統通常采用工業PLC或?qū)Ｓ眠\(yùn)動控制器，可根據預設程序控制噴涂節拍、軌跡路徑、速度曲線等參數。部分設備還集成圖形化人機界面，便于操作者設定噴涂區域或調用常用作業程序。

噴槍安裝模組是六軸往復機的重要執行單元，根據噴涂介質與壓力需求選擇適配型號。部分結構可實現自動換槍或多槍聯動，提升復雜產品的噴涂效率。

輔助結構包括底座平臺、電纜拖鏈、行程限位器、急停開關等，保障設備運行穩定與人員操作安穩。為提升運行壽命與精度，整機結構通常采用高強度鋁型材或焊接鋼架框架。

整體而言，六軸往復機通過多個運動軸協同控制，實現高靈活性的噴涂軌跡規劃，適用于表面結構復雜或多角度切換頻繁的自動化涂裝工藝。
